工作流體（軟水或其它液體）在逆流閉式冷卻塔的盤管中循環，流體的熱量通過管壁傳遞，與水和空氣形成飽和濕度蒸汽，熱量由風機排入大氣，水分則擋回水槽循環噴淋。噴淋水在循環過程中通過PVC散熱片降低水溫，與新鮮入風形成風、水逆向流動。


       逆向塔結構緊湊，節省空間，而且噴淋水與空氣逆向流動，有較大的傳熱溫差或焓差，有利于換熱性能的提高。水盤部分從四面均可進入。敞開式的設計使得水盤易于清洗。
       JBN逆流式閉式冷卻塔性能高。該款冷卻塔安置了多臺風機，因此噪聲得到肯定水平的克制，從而有超低噪音的結果。又由于產物糾正方形布局為長方形，因此在運輸上大為方便。一臺不大于150立方的閉式冷卻塔，寬度可以計劃在3米以下，因此可以在工場組裝，平板車團體運輸?shù)浆F(xiàn)場。
       注：本產品使用在大型項目中，可采用多臺塔并聯冷卻系統，如果流體冷卻溫差大，可選橫流塔或逆流塔串聯冷卻系統。


       采用超級鍍鋁鋅鋼板
       產品外殼采用超級鍍鋁鋅鋼板，使用壽命是普通鍍鋁鋅板的3~6倍，并且具有阻熱性強、耐熱性優、外表美觀等優點。

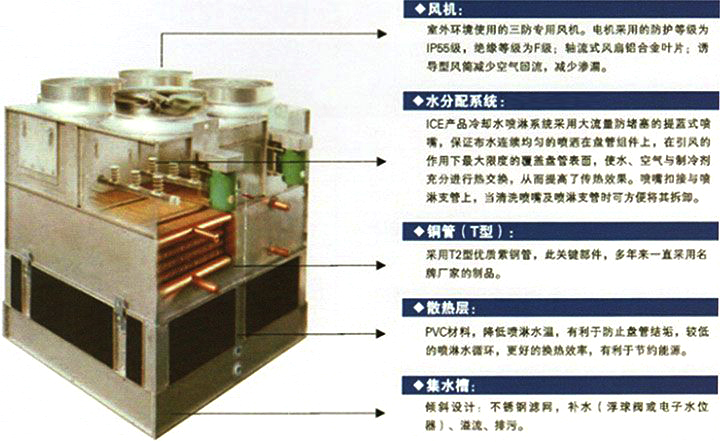

JBN系列逆流閉式冷卻塔特點介紹

       JBN系列側面進風塔，進風與噴淋水同向流動，雙進風的形式以及散熱盤管下部帶散熱片，大限度防止盤管外壁結垢，而且冷卻效率高，特別適用于流體高溫冷卻。
       用于流體冷卻方面，產品結構簡單、緊湊。

       注：根據工藝?yán)鋮s水的要求不同，使用環境、場所不同或投資策略不同，本產品可選擇多種結構形式，可根據需要延伸產品的長度或?qū)挾?，對于較大型冷卻項目，可選多臺塔系統并聯；對于溫差較大的項目，可選多臺塔系統串聯。

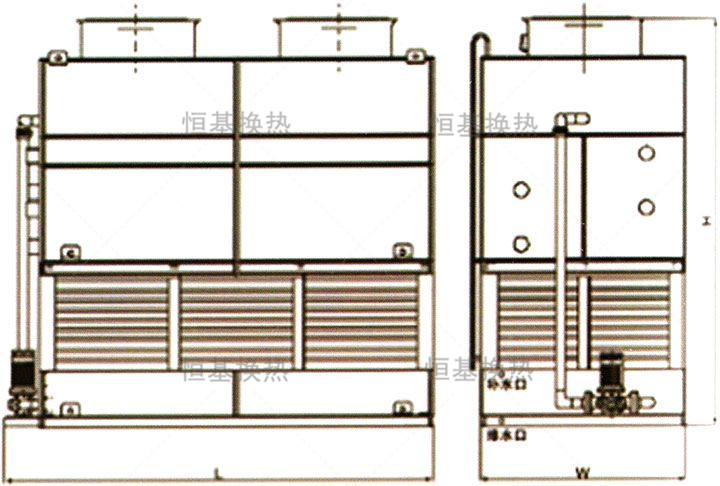

JBN系列逆流閉式冷卻塔標準配置表

       注：技術參數隨產品不斷更新會有變化，恕不另行通知
       可根據客戶需求訂購非標產品
       本參數為標況下（濕球28℃，溫降：37℃-32℃）設計參數

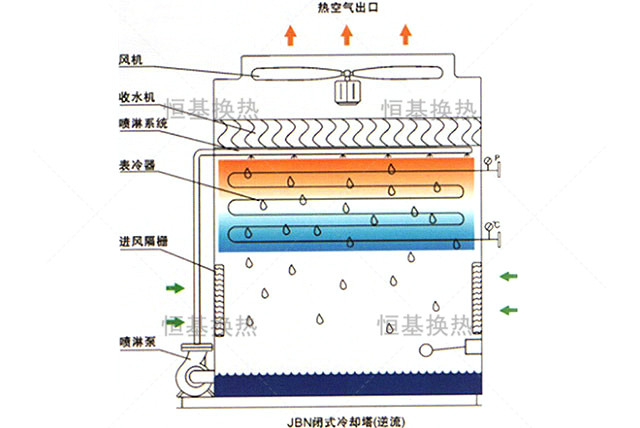

閉式冷卻塔工作原理

       風冷部分：工作流體（軟水或其他液體）在閉式橫流冷卻塔的盤管循環，流體熱量被盤管的管壁吸收后，通過冷卻器上側部的風機把管壁的熱量排出機外。特點：風的流向（由上向下再經側面向上）：風由盤管冷卻器上部的一面進風口進入，然后流經盤管冷卻器吸收熱量后，由冷卻器下部流經側面向上排到冷卻塔上方空氣中。
       水冷部分：當流體溫度過高時（超過設定的溫度時）自動啟動噴淋系統，噴淋泵將水噴灑在濕熱的管壁并形成水膜，通過蒸發吸收大量熱量（蒸發潛熱）。噴淋水一部分變成水蒸氣，被流動的空氣帶走，未被蒸發的水滴落在填料熱交換層上降溫后匯集入集水槽里供下一次循環使用。盤管里的流體封閉式循環，理論上無消耗量。
       特點：噴淋水的流向（由上向下）：噴淋水由盤管冷卻器上部的噴淋管噴出，然后流經盤管冷卻器吸收熱量后滴落到冷卻塔集水槽中供下一次循環使用。

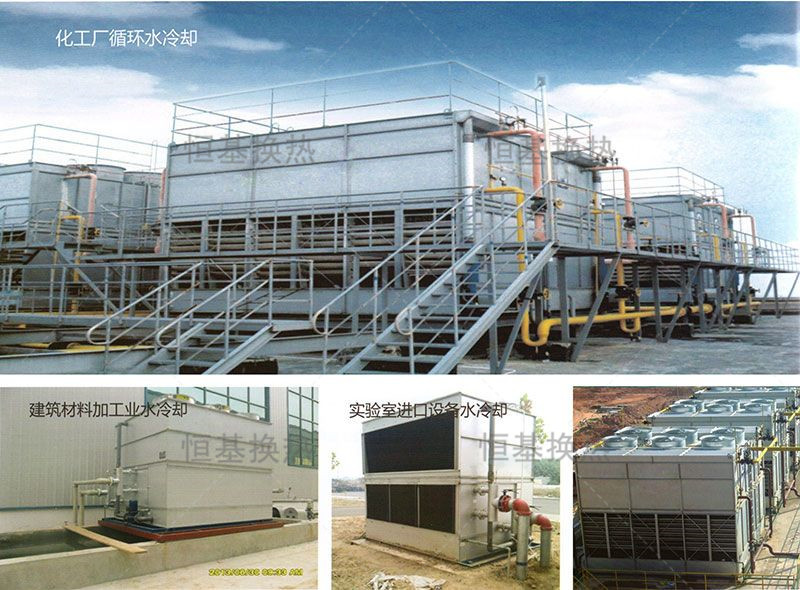

工程案例
